Изменить производителя?
Изменить производителя?
Изменить производителя?
Применение
Для бетонов классов по прочности не выше В25. Для подземных и подводных сборных железобетонных конструкций и деталей, подвергающихся действию пресных и минерализованных, с учетом норм агрессивности среды, допускается применение для надземных конструкций, находящихся в условиях повышенной влажности, а также для изготовления строительных растворов.

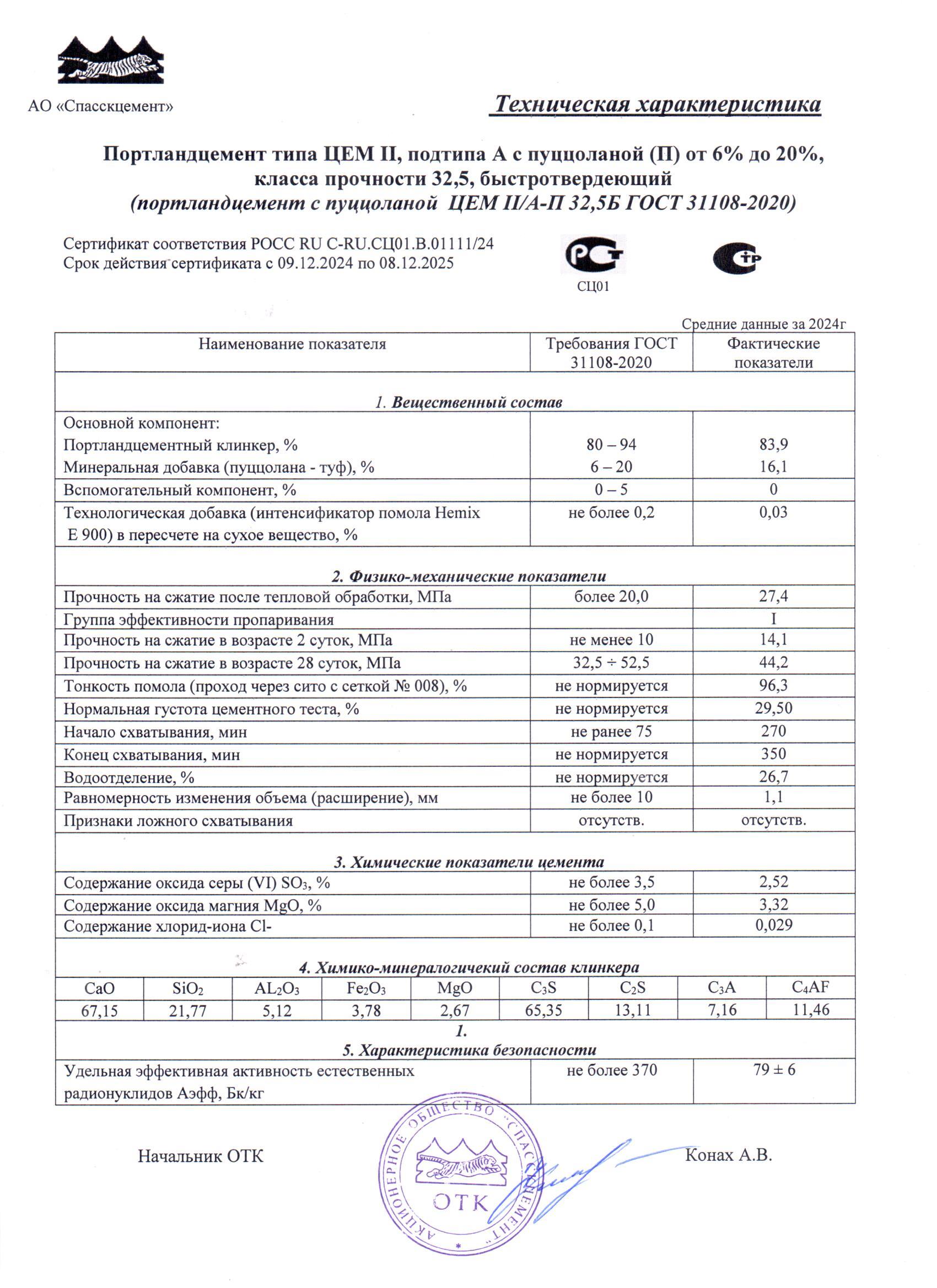

Наименование показателя |
Требования ГОСТ 31108-2016 |
ТЦЗ | Спасскцемент | |
Строительно-технические свойства цемента | ||||
Тонкость помола: - удельная поверхность, м2/кг - тонкость помола (проход через сито 008) |
Не нормируется Не нормируется |
340 + 40 89,0 + 3,0 |
92,1-93,9 |
|
Нормальная густота цементного теста, % | Не нормируется | 25,50 – 26,50 | 25,75-26,25 | |
Сроки схватывания цементного теста (мин): - начало - конец |
Не ранее 75 мин Не нормируется |
145 + 30 210 + 40 |
140-160 |
|
Равномерность изменения объема (расширение), мм |
Не более 10 |
0,3 + 0,3 |
0-1,5 |
|
Прочность на сжатие в возрасте 2 суток нормального твердения, МПа: - сжатие |
Не менее 10 |
14,70 |
13,6-14,3 |
|
Прочность на сжатие в возрасте 28 суток нормального твердения, МПа: - сжатие |
Не менее 32,5 и не более 52,5 |
37,0 + 1,5 |
37,5-40,5 |
|
Содержание минеральной добавки, % | Не менее 6,0 и не более 20,0 | 12 + 3 | 13,5-16,0 | |
Содержание оксида серы (VI) SO3, % | Не более 3,5 | 2,60 + 0,35 | 2,75-2,90 | |
Содержание хлорид – иона CI-, % | Не более 0,10 | 0,04 + 0,03 | 0,017-0,023 | |
Санитарно-эпидемиологические свойства цемента | ||||
Удельная эффективная активность естественных радионуклидов Афф, Бк/кг | Не более 370 | 59 + 6 | 59,26 | |
Химический и минералогический состав клинкера,% | ||||
Массовая доля оксида кальция СаО | 64,55 + 0,40 | 65,50-66,30 | ||
Массовая доля оксида кремния SiO2 | (СаО/SiO2) | 20,85 + 0,30 | 21,20-21,60 | |
Массовая доля оксида алюминия АL2O3 | Не нормируется | 5,20 + 0,20 | 5,80-6,20 | |
Массовая доля оксида железа FE2O3 | Не нормируется | 4,30 + 0,20 | 3,80-4,20 | |
Массовая доля оксида магния MgO | Не более 5,0 | 1,05 + 0,20 | 1,50-2,20 | |
Содержание оксида серы (VI) SO3 | Не нормируется | 0,40 + 0,15 | 0,15-0,30 | |
Трехкальциевый силикат C3S | (C3S + С2S)>67 | 63 + 2 | 58-63 | |
Двухкальциевый силикат C2S | 8 - 14 | 12-14 | ||
Трехкальциевый алюминат (C3A) | Не нормируется | 5,0 - 7,5 | 8,5-10,5 | |
Четырехкальциевый алюмоферрит (C4AF) | Не нормируется | 12-14 | 11,5-12,8 |
Применение
Для бетонов классов по прочности не выше В25. Для подземных и подводных сборных железобетонных конструкций и деталей, подвергающихся действию пресных и минерализованных, с учетом норм агрессивности среды, допускается применение для надземных конструкций, находящихся в условиях повышенной влажности, а также для изготовления строительных растворов.
Наименование показателя |
Требования ГОСТ 31108-2016 |
ТЦЗ | Спасскцемент | |
Строительно-технические свойства цемента | ||||
Тонкость помола: - удельная поверхность, м2/кг - тонкость помола (проход через сито 008) |
Не нормируется Не нормируется |
340 + 40 89,0 + 3,0 |
92,1-93,9 |
|
Нормальная густота цементного теста, % | Не нормируется | 25,50 – 26,50 | 25,75-26,25 | |
Сроки схватывания цементного теста (мин): - начало - конец |
Не ранее 75 мин Не нормируется |
145 + 30 210 + 40 |
140-160 |
|
Равномерность изменения объема (расширение), мм |
Не более 10 |
0,3 + 0,3 |
0-1,5 |
|
Прочность на сжатие в возрасте 2 суток нормального твердения, МПа: - сжатие |
Не менее 10 |
14,70 |
13,6-14,3 |
|
Прочность на сжатие в возрасте 28 суток нормального твердения, МПа: - сжатие |
Не менее 32,5 и не более 52,5 |
37,0 + 1,5 |
37,5-40,5 |
|
Содержание минеральной добавки, % | Не менее 6,0 и не более 20,0 | 12 + 3 | 13,5-16,0 | |
Содержание оксида серы (VI) SO3, % | Не более 3,5 | 2,60 + 0,35 | 2,75-2,90 | |
Содержание хлорид – иона CI-, % | Не более 0,10 | 0,04 + 0,03 | 0,017-0,023 | |
Санитарно-эпидемиологические свойства цемента | ||||
Удельная эффективная активность естественных радионуклидов Афф, Бк/кг | Не более 370 | 59 + 6 | 59,26 | |
Химический и минералогический состав клинкера,% | ||||
Массовая доля оксида кальция СаО | 64,55 + 0,40 | 65,50-66,30 | ||
Массовая доля оксида кремния SiO2 | (СаО/SiO2) | 20,85 + 0,30 | 21,20-21,60 | |
Массовая доля оксида алюминия АL2O3 | Не нормируется | 5,20 + 0,20 | 5,80-6,20 | |
Массовая доля оксида железа FE2O3 | Не нормируется | 4,30 + 0,20 | 3,80-4,20 | |
Массовая доля оксида магния MgO | Не более 5,0 | 1,05 + 0,20 | 1,50-2,20 | |
Содержание оксида серы (VI) SO3 | Не нормируется | 0,40 + 0,15 | 0,15-0,30 | |
Трехкальциевый силикат C3S | (C3S + С2S)>67 | 63 + 2 | 58-63 | |
Двухкальциевый силикат C2S | 8 - 14 | 12-14 | ||
Трехкальциевый алюминат (C3A) | Не нормируется | 5,0 - 7,5 | 8,5-10,5 | |
Четырехкальциевый алюмоферрит (C4AF) | Не нормируется | 12-14 | 11,5-12,8 |
